Beskrivning

Perfekt för körning av små serier, prototyper eller liknande
Är du intresserad av att skära riktigt tunt material så med hög tolerans passar denna maskinen din produktion! LF1313 klarar att skära ner till 0,1mm.

Maskinen finns i ett flertal utförande beroende på ert behov.

Stora fördelar:

Fast eller utdragbart bord
Effekt 1-6kw
Kompakt maskinmodell
Låg investeringskostnad
Enkel installation och låg driftskostnad
Maskinen har öppningsbara luckor framför och bakom maskinen för laddning och plundring om man tex vill köra större plåtar

Specifikation

Kapacitet 1300x1300mm
Rörelse X-1320mm
Rörelse Y-1320mm
Rörelse Z-80mm
Positionerings tolerans X/Y axel 0,03mm
Repeterings tolerans 0,008mm
Rörelsehastighet X/Y 40m/min
Bordets maxlast 250kg
Max acceleration 0,5G
Lasereffekt 1-6kw
Skärhuvud med autofokus
Styrsystem CypCut
Maskindimensioner 2515x2165x1880mm
Totalvikt ca 2000kg

Skärhuvud

Mjukvaran justerar automatiskt fokuslinsen för olika plåttjocklekar. Ingen manuell inställning krävs. Justeringsområde från -10mm till +10mm för olika plåttjocklekar Skärhuvudet är vattenkylt vilket förlänger håller nere temperaturen och bidrar till minskat slitage och ökad livslängd

Maskinbom

Den tredje generationens bom är tillverkad i pressad aluminium och är sedan bearbetad för att nå 6061 T6 tolerans. Detta bidrar till mycket hög stabilitet och lätt vikt. Mindre slitage på maskinen samt ökar hastig vid bearbetning och bättre skärresultat

Programvara

CypCut förenklar komplex programmering till mycket enkel hantering för operatören. Systemet är integrerad i tre moduler. CAD, Nest och CAM. Med ett fåtal klick går du från ritning till färdigskuren produkt. Programvaran är mycket enkel att hantera och lära sig. Innehåller beredningsfunktion av dina produkter. Exempelvis finns fleratlet automatiserade tidssparande funktioner. Vidare finns ett antal standardformer inlagda i systemet för enkel programmering och skärning

CypNest är ett nesting system designat för CypCut och Hypcut lasersystem. Det har avancerade funktioner för ritning, modifiering, snabb nest, skäroptimering, analys mm

Ritning, import och beredning
Importera dina produkter till Cypnest Stöd för ldx, ldx2, dxf, dwg, plt, ai, gbx, bl Identifiering av olikheter på ritningar så som dupliceringar öppna konturer mm. Bibliotek med standardformer för att enkelt skapa produkter Integrerad CAD modul för att modifiera ritningar.

Kraftfull algoritm för effektiv nestning. Obegränsat med produkter i bibliotek

Optimal skärväg för att minimera skärtid. Använd gemensam skärsnitt Smart sortering där man kan välja skärordning

Generera rapporter, tidsåtgång, skärparameterar mm.

Maskinstativ

Maskinrörelse i X-axel sker med servomotorer och kulskruvar på båda sidor. Detta bidrar till mycket god såväl stabilitet som kvalité vid skärning

Servomotorer från Yaskawa
TBI slipade kulskruvar
Hiwin gejdrar

Maskinsäkerhet

LF1313 modellen uppfyller alla säkerhetskrav som ställs enligt AFS 2009:7 (Arbetsmiljöverkets föreskrifter om artificiell optisk strålning) Då maskinens fiberlaser producerar en laserstråle av klass 4 måste maskinen vara kapslad för att inte exponera laserstrålen. Alla skyddsrutor uppfyller kraven för laserskydd Maskinen är även tillverkad för att effektivt hantera ventilationen av rök som uppstår vid skärning

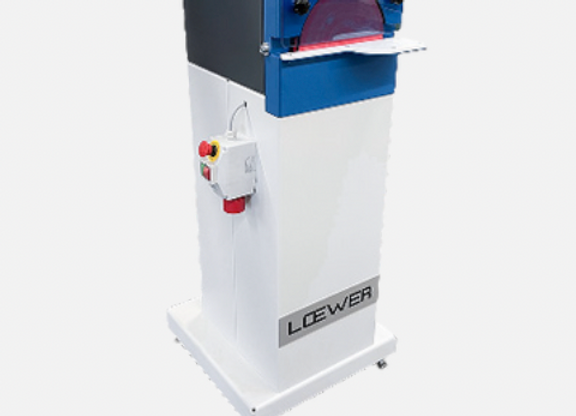

Loewer MiniSpin Joint
